導讀：壓力變送器一般是指壓力變送器和差壓變送器，主要由測壓元件傳感器、測量電路和過程連接件等組成。主要作用是把壓力信號傳到電子設備，進而在計算機顯示壓力

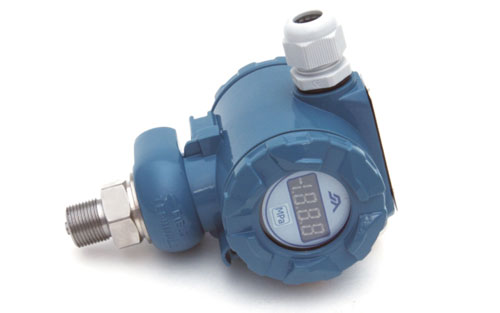

　　壓力變送器一般是指壓力變送器和差壓變送器，主要由測壓元件傳感器、測量電路和過程連接件等組成。主要作用是把壓力信號傳到電子設備，進而在計算機顯示壓力，其原理大致是：如將水壓這種壓力的力學信號轉變成電壓或電流（一般是0-5V或者4-20mA）這樣的電子信號，壓力和電壓或電流大小成線性關系，一般是正比關系所以，變送器輸出的電壓或電流隨壓力加大而加大。它能將接收的氣體、液體等壓力信號轉變成標準的電流電壓信號(4~20mADC)，以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節?！　?/div>

　　它根據測壓范圍可分成一般壓力變送器（-100Pa～120MPa）和微差壓變送器（0.1～1.5kPa）兩種。

一、主要類型：

　　以量程范圍：微壓變送器、壓力變送器

　　以測量方式：差壓變送器、壓力變送器

　　以測量要求：絕壓變送器、表壓變送器、相對表壓變送器。

二、定義

　　絕壓＝表壓＋大氣壓

　　表壓：是指普通的壓力變送器，用于常規的壓力檢測。

　　絕壓：一般用于測量可能產生負壓的工況。絕壓表在沒有投入使用時應該顯示102Kpa，也就是當?shù)氐拇髿鈮毫Α?/div>

　　差壓：一般用于流量和液位檢測，是兩個壓力之差。

三、區別

　　1、壓力變送器也就是所說通用表壓變送器，一側通大氣另一側接被測壓力。用于管道、鍋爐等壓力的測量。壓力變送器只有一個引壓管，測量的是純粹壓力；

　　2、差壓變送器有兩個引壓管，測量的是壓力差，如果差壓變送器只接正膜室或負膜室，就相當于壓力變送器測量了。差壓變送器兩側分別接不同的壓力，根據壓力差來測量液位的高度以及和孔板配合測量管道流量等；

　　3、絕壓變送器其一側抽真空，另一側所受壓力就為絕對壓力，適用于絕壓場合；

　　4、微差壓變送器選用2E膜盒(0.0-1.5KPA)，提高測量小壓力的精度。

　　5、高靜壓差壓變送器選用高靜壓膜盒，所謂靜壓就是當壓力變送器兩側所加壓力相同時其輸出電流應為4.00MA，但普通差壓變送器當兩側壓力同時加大到25MPA以上其輸出難以保證在4.00MA。故高靜壓差壓變送器多用于流量、液位測量且壓力較高的場合。
